一、产品描述

超高频一体式系列读取设备是高端一体化UHF RFID读写器产品，其设计搭载了本公司研发的超高频M2210/M2100/M7131读写模块和RFID天线，一体式设备F5019读取距离可达0~23米，行业多标签算法可极速识别标签。针对客户的需求，标签可加密设置，其他读写器读时为乱码，增强保密性。在同类产品中性能稳定且读取距离远，设备标准集成有RS232和100兆以太网络通讯接口。

超高频一体式系列采用ABS工程塑料外壳设计，防水防尘、抗干扰能力强且电路防雷设计，满足室外全天候工业级产品的设计要求。支持EPC global UHF Class 1 Gen 2 / ISO 18000-6C协议，具有多接口、识别距离远、速度快、准确率高、抗干扰能力强、防护性能优良和安装使用方便等特点。

该系列目前主要有2款产品：

产品优势：

1) H系列采用M2210模块，接收灵敏度可达-82dBm；L系列采用M2100模块，接收灵敏度可达-62dBm；S系列采用M7131模块，接收灵敏度可达-82dbm，最高功率33dBm；高性能，苛刻的应用环境亦适用；

2) 稳定性高：60*24小时高温拷机，可不间断稳定运行；

3) 多标签密集读取性能卓越，H系列可实现大于800tags/s标签识别率，L系列可实现大于200tags/s标签识别率，S系列可实现大于800tags/s标签识别率；

4) 提供功能全面的软件开发套件（SDK）及接口，易与RFID软件集成；

5) 采用集成化射频芯片，模块性能稳定，恶劣高要求应用环境亦可适用；

6) 采用载波消除技术，标签读取的准确性好、范围广；

7) 为可靠数据捕获而增强的噪音抑制功能；

8) 支持高精度返回信号强度（RSSI）；

9) 抗干扰性能好及电路防雷设计；

10) 采用ABS工程塑料盒外壳设计，坚固耐用。

二、产品技术参数

三、简单故障说明及排除

运行灯闪烁提示：

1）启动运行800ms亮，700ms灭；

2）有线网络连接成功（或WIFI网络连接成功，或4G网络连接成功），160ms亮，140ms灭；

3）进入MQTT连接状态闪烁速度在网络连接成功的基础上增加5倍。

蜂鸣器提示：

1）WIFI/4G/有线网络连接成功，蜂鸣器连响3声，时间间隔大概50ms；

2）MQTT连接成功，蜂鸣器连响3声，时间间隔大概20ms；

3）有线网络连接成功后，发生异常断开，蜂鸣器长鸣，500ms间隔；

4）设置参数成功，蜂鸣器连响2声，时间间隔大约50ms；

5）恢复系统设置后，蜂鸣器连响3声，时间间隔大约80ms；

6）上电模块自检失败，连响2声，时间间隔800ms；

7）上电模块自检成功，蜂鸣器响一声，时长200ms；

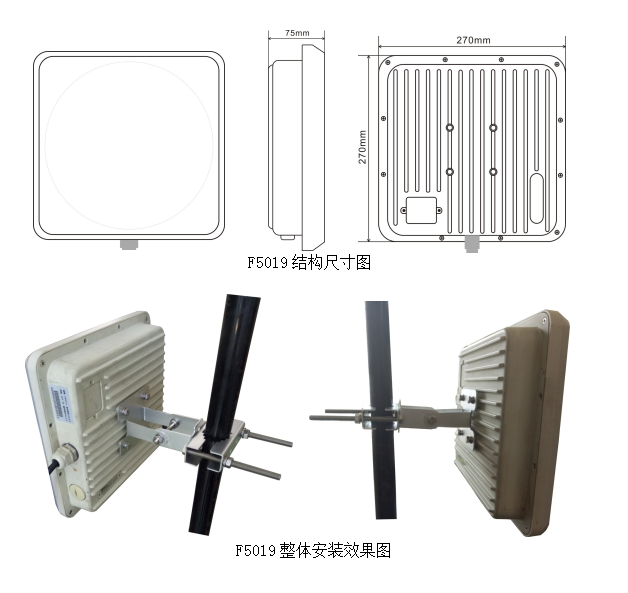

四、产品外观尺寸和安装图

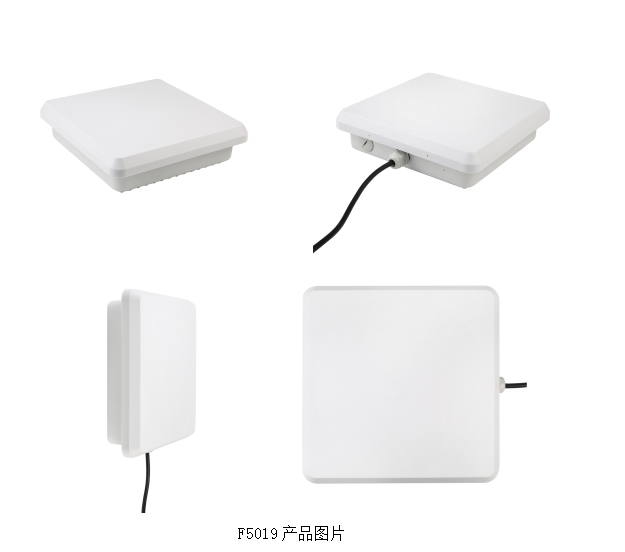

1、F5019
