一、 产品描述
F24A2灯条基站是一款工作在2.4GHz频段的有源RFID基站设备，搭配全向/定向天线可以实现全向/定向读写功能。该产品采用外置天线安装方式，可灵活配置各类全向及定向天线,具有识别范围广、识别率高、功能强大、可靠性高、扩展性强等特点，其读取可达50m。
F24A2灯条基站外形简洁美观、小巧轻便、坚固耐用，富有科技感和现代感。产品采用了软件容错和硬件抗干扰设计，能在恶劣的工作环境中长时间连续、稳定地工作。
二、产品功能
1)基站支持100兆网口通讯接口；
2)基站支持配套声光灯条的控制；
3)基站天线采用外置安装方式，可灵活配置各类全向及定向天线，满足各种应用场景需求；
4)提供功能强大的API用户接口，可与用户现有信息系统的快速集成和对接,使用；
5)通信协议为自主开发，针对特殊用户需求可定制和扩展；
三、F24A2主要性能参数
表1 F2413-H主要性能参数

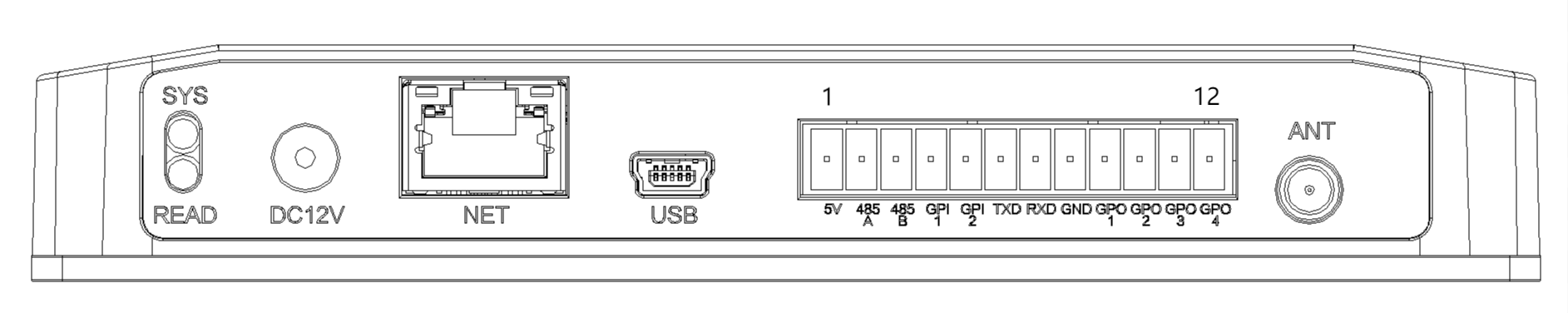

四、接线端子定义
管 脚 | 名 称 | 描 述 |
1 | 5V | 保留 |
2 | RS-485-A | 保留 |
3 | RS-485-B | 保留 |
4 | GPIO_IN1 | 保留 |
5 | GPIO_IN2 | 保留 |
6 | TXD | 保留 |
7 | RXD | 保留 |
8 | GND | 保留 |
9 | GPIO_OUT1 | 保留 |
10 | GPIO_OUT2 | 保留 |
11 | GPIO_OUT3 | 保留 |
12 | GPIO_OUT4 | 保留 |
x | USB | Mini USB接口，USB OTG |
x | NET | RJ45 标准接口，10M/100M（自适应） |
x | DC12V | 电源输入接口，直流11V～13V |
x | SYS | 红色灯：运行指示灯 |
x | READ | 绿色灯：状态指示灯 |

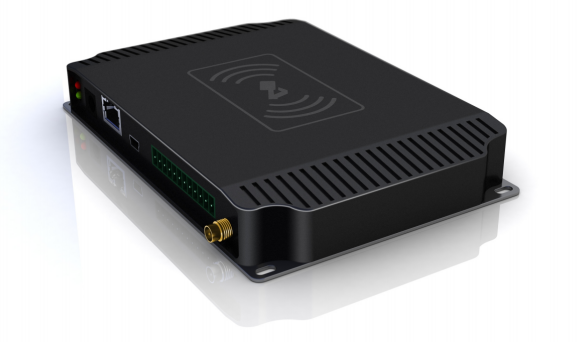

五、实物图片

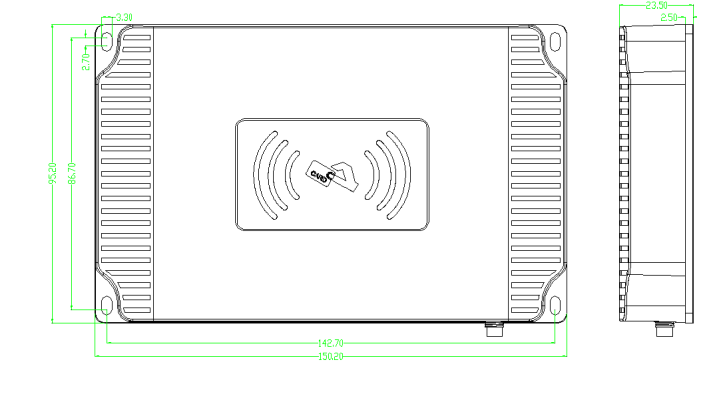

六、设备安装尺寸图
