一、产品描述
超高频一体式系列读取设备是高端一体化UHF RFID读写器产品，其设计搭载了本公司研发的超高频M2210/M2100读写模块和RFID天线，一体式设备F5018-H读取距离为0~23米，F5018-L读取距离为0~6米，F5018-S读取距离为0~13米，行业多标签算法可极速识别。针对客户的需求，标签可加密设置，其他读写器再读时为乱码，增加了保密性。在同类产品中性能稳定且读取距离远，设备集成有RS232和100兆以太网络等通讯接口。
超高频一体式系列采用ASA工程塑料外壳设计，设备具有防水防尘及抗干扰能力强，满足室外全天候工业级产品的设计要求。支持EPC global UHF Class 1 Gen 2 / ISO 18000-6C协议，具有多接口、识别距离远、速度快、准确率高、抗干扰能力强、防护性能优良和安装使用方便等特点。
该系列目前主要有3款产品：
型号 | 版本差异 |
F5018-H | H系列搭配M2210模块 |
F5018-L | L系列搭配M2100模块 |
F5018-S | S系列搭配M7131模块 |
产品优势：
1) H系列采用M2210模块，接收灵敏度可达-82dBm；L系列采用M2100模块，接收灵敏度可达-62dBm；S系列采用M7131模块，接收灵敏度可达-82dbm，最高功率33dBm；高性能，应用环境严苛亦适用；
2) 高稳定性，60*24小时高温拷机，可不间断稳定运行；
3) 多标签密集读取性能卓越，H系列可实现大于800 tags/s标签识别率，L系列可实现大于200 tags/s标签识别率，S系列可实现大于800tags/s标签识别率；
4) 提供功能全面的软件开发套件（SDK）及接口，易与RFID软件集成；
5) 采用集成化射频芯片，模块性能更加稳定，较恶劣的高要求应用环境亦适用；
6) 采用载波消除技术，标签读取的准确性好、范围广；
7) 为可靠数据捕获而增强的噪音抑制功能；
8) 支持高精度返回信号强度(RSSI) ；
9) 抗干扰性能好；
10) 采用ABS工程塑料盒外壳设计，坚固耐用。
二、产品技术参数
序号 | 名称 | 参数 |
1 | 工作电压 | DC 12V |
2 | 峰值工作电流 | H系列：2.0A L系列：700mA S系列：2.5A |
3 | 工作温度 | -20～65℃ |
4 | 工作湿度 | 5%-95% RH 无凝露 |
5 | 储存温度 | -30～+70℃ |
6 | 标签协议 | EPC global UHF Class 1 Gen 2 / ISO 18000-6C |
7 | 工作频段 | 840～960 MHz |
8 | 支持工作区域 | China 1，China 2 US, Canada and other regions following U.S. FCC Europe and other regions following ETSI EN 302 208 with & without LBT regulations Japan、Korea、Malaysia、Taiwan |
9 | 输出功率 | 软件可调： H系列：步阶间隔1.0dB，+5dBm-+30dBm L系列：步阶间隔1.0dB，+5dBm-+25dBm S系列：步阶间隔1.0dB，0dBm-+33dBm |
10 | 输出功率平坦度 | ±0.2dBm |
11 | 接收灵敏度 | H系列：-82dBm L系列：-62dBm S系列：-82dbm |
12 | 射频端口驻波 | ≤1.5 |
13 | 读取距离 | F5018-H:0～23米 F5018-L:0～6米 F5018-S：0～13米 读取距离与标签类型、发射功率以及应用环境有关 |
14 | 多标签读取 | H系列：≥800 tags/s L系列：≥200 tags/s M系列:≥800tags/s |
15 | 接口通讯速率 | 115200bps |
16 | 工作温度检测 | 支持 |
17 | 密集读写器模式 DRM | 支持 |
18 | 天线连接保护 | 支持 |
19 | 返回信号接受强度 RSSI | H系列：支持 L系列：支持 |
20 | 天线类型 | 搭配8dBi圆极化天线 |
21 | 通迅接口 | 标准：RS-232、RJ45（100兆以太网络接口） 可定制：RS-485、4G、WIFI、蓝牙 |
22 | 蜂鸣器 | 有 |
23 | 外观设计 | ASA工程塑料盒外壳设计 |
24 | 外观尺寸 | 190*190*54mm |
25 | 防护等级 | IP65 |
26 | 重量（整机） | 0.74KG |

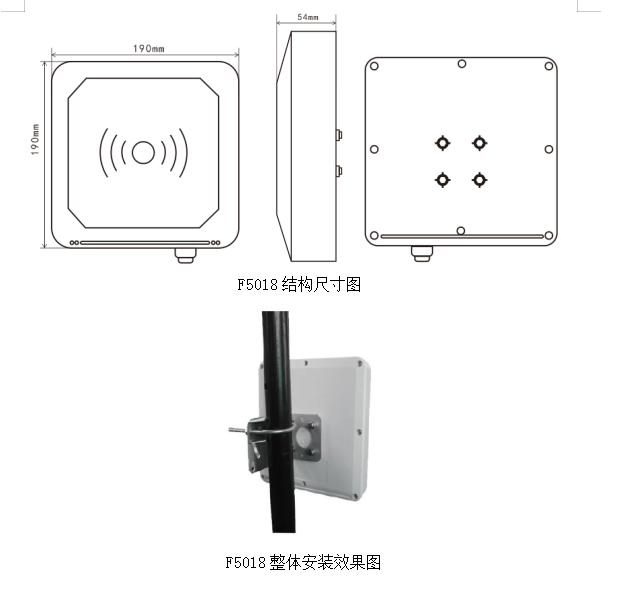

三、产品外观尺寸和安装图

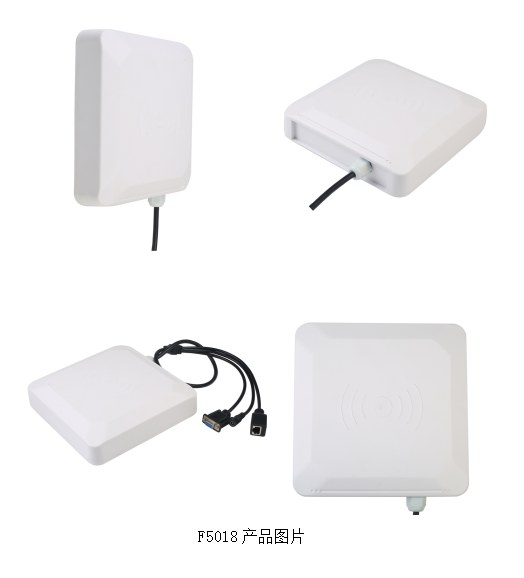

1、F5018
