F5016 RFID超高频工业级防水一体化读写器

发布日期：2023-06-30 浏览次数：62

一、产品描述

超高频一体式系列读取设备是高端一体化UHF RFID读写器产品，其设计搭载了本公司研发的超高频M2210/M2100/M7131读写模块和RFID天线，一体式设备F5016读取距离可达0~10米，行业多标签算法可极速识别标签。针对客户的需求，标签可加密设置，其他读写器读时为乱码，增强保密性。在同类产品中性能稳定且读取距离远，设备标准集成有RS232和100兆以太网络通讯接口。

超高频一体式系列采用PC+ABS/铝合金外壳设计，防水防尘（IP67）、抗干扰能力强，满足室外全天候工业级产品的设计要求。支持EPC global UHF Class 1 Gen 2 / ISO 18000-6C协议，多接口、识别距离远、速度快、准确率高、抗干扰能力强、防护性能优良和安装使用方便等特点。

该系列目前主要有2款产品：

型号	版本差异
F5016-H	H系列搭配M2210模块
F5016-L	L系列搭配M2100模块
F5016-S	S系列搭配M7131模块

产品优势：

1) H系列采用M2210模块，接收灵敏度可达-82dBm；L系列采用M2100模块，接收灵敏度可达-62dBm；S系列采用M7131模块，接收灵敏度可达-82dbm，最高功率33dBm；高性能，苛刻的应用环境亦适用；

2) 稳定性高，60*24小时高温拷机，可不间断稳定运行；

3) 多标签密集读取性能卓越，H系列可实现大于800 tags/s标签识别率，L系列可实现大于200 tags/s标签识别率，S系列可实现大于800tags/s标签识别率；

4) 提供功能全面的软件开发套件（SDK）及接口，易与RFID软件集成；

5) 采用集成化射频芯片，模块性能稳定，恶劣高要求应用环境亦可适用；

6) 采用载波消除技术，标签读取准确性好、范围广；

7) 为可靠数据捕获而增强的噪音抑制功能；

8) 支持高精度返回信号强度(RSSI) ；

9) 抗干扰电路设计；

10) 采用PC+ABS/铝合金盒外壳设计坚固耐用，整机设备完全浸泡水底12H无进水现象，防护等级达IP67以上，可在恶劣的环境下正常使用。

二、产品技术参数

序号	名称	参数
1	工作电压	DC 7.5-24V
2	峰值工作电流	H系列：12V/2.0A L系列：12V/700mA S系列：12V/2.5A
3	工作温度	-30～65℃
4	工作湿度	5%-95% RH 无凝露
5	储存温度	-40～+70℃
6	防护等级	IP67
7	标签协议	EPC global UHF Class 1 Gen 2 / ISO 18000-6C
8	工作频段	840～960 MHz
9	支持工作区域	China 1，China 2 US, Canada and other regions following U.S. FCC Europe and other regions following ETSI EN 302 208 with & without LBT regulations Japan、Korea、Malaysia、Taiwan
10	输出功率	软件可调：H系列：步阶间隔1.0dB，+5dBm-+30dBm L系列：步阶间隔1.0dB，+5dBm-+25dBm S系列：步阶间隔1.0dB，0dBm-+33dBm
11	输出功率平坦度	±0.2dBm
12	接收灵敏度	H系列：-82dBm L系列：-62dBm S系列：-82dbm
13	射频端口驻波	≤1.5
14	读取距离	F5016-H：0～10米 F5016-L：0～5米 F5016-S：0～8米读取距离与标签类型、发射功率以及应用环境有关
15	多标签读取	H系列：≥800tags/s L系列：≥200tags/s S系列:≥800tags/s
16	接口通讯速率	115200bps
17	工作温度检测	H、S系列支持
18	密集读写器模式 DRM	支持
19	天线连接保护	支持
20	返回信号接受强度 RSSI	支持

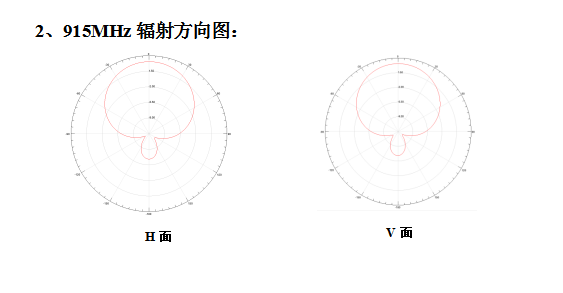

21	天线类型	搭配4.5dBi圆极化天线
22	GPIO控制	输入IO口：2路输出IO口：4路
23	通迅接口	RS-232、网口 WIFI（选配） RS-485（选配）、韦根26/34（选配）、蓝牙(可定制)
24	蜂鸣器	有
25	外观设计	PC+ABS/铝合金外壳设计

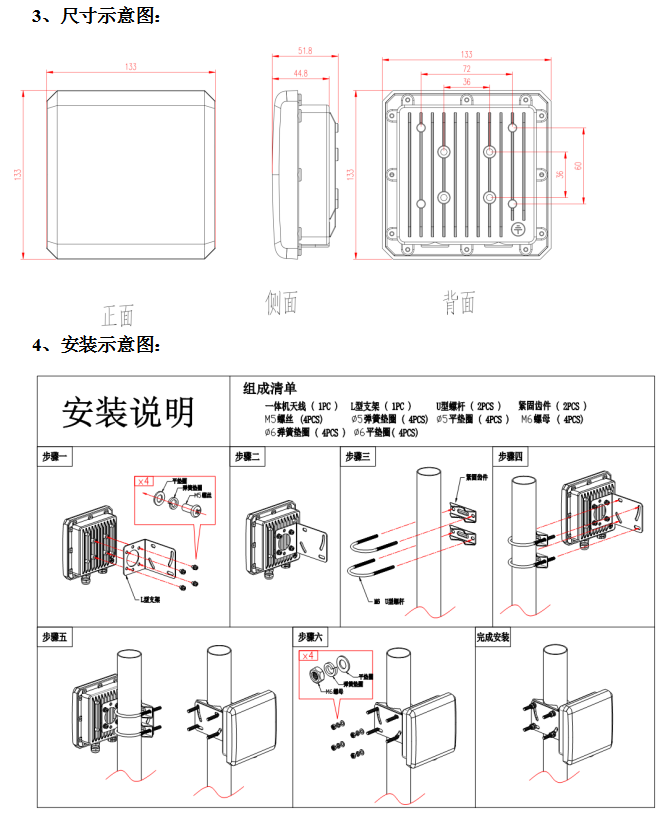

26	外观尺寸	13313352mm
27	重量（整机）	1.25KG
