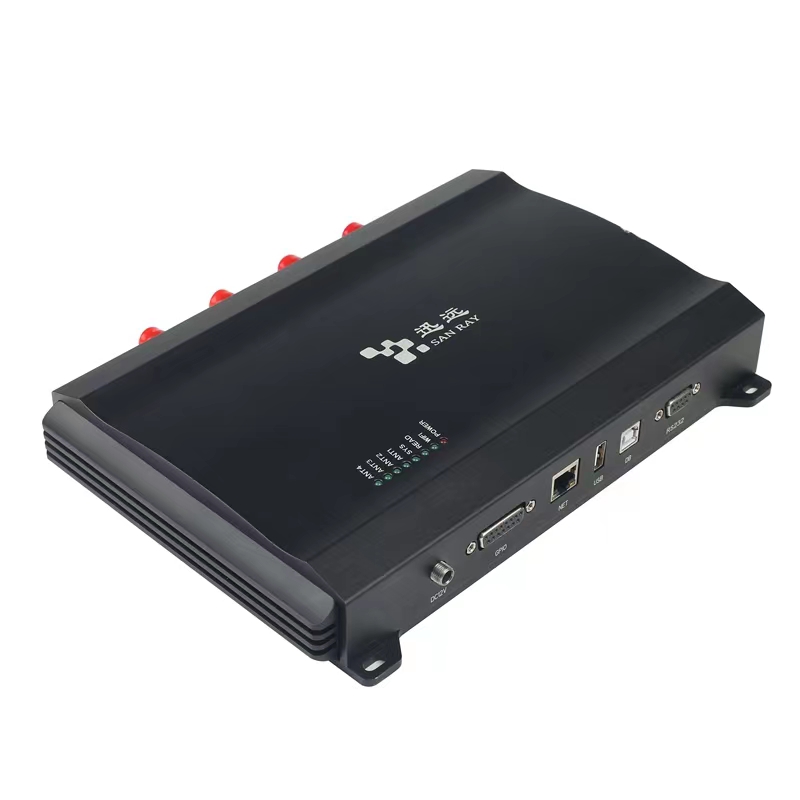

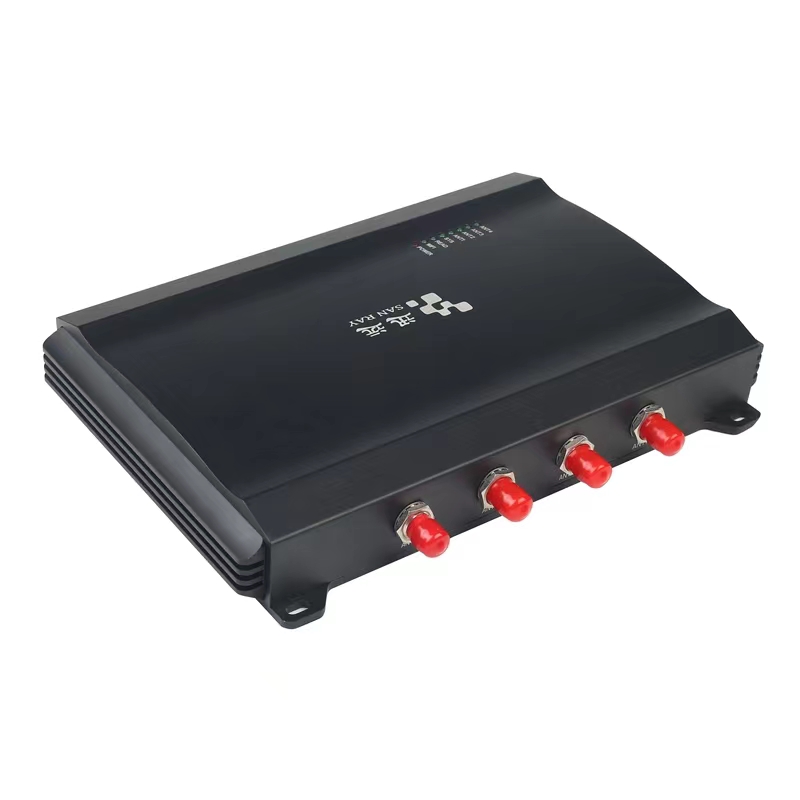

一、 产品描述

RFID超高频四通道读写器F5860-H采用四天线高速轮询，可单独配置功率、时间，满足不同覆盖需求。模块最大输出功率可达到+30dBm，灵敏度-82dBm，配合8dBi增益天线，读取距离可达0~28m，读写器完全支持EPC global UHF Class1 GEN2/ISO 18000-6C空中接口协议，其工作区域可覆盖中国、台湾、美国、欧洲、韩国、日本等。

F5860-H基于新一代ARM-COTEXM3处理器，采用工业级设计，拥有行业最优多标签算法，模块自适应，极速识别标签的优势，并可实现大于800tags/s的标签识别率。并增加外部看门狗电路，心跳包，实时监控设备状态等相关功能，具有极强的稳定性。

研发团队基于10年的RFID行业经验，除优化读写器通用需求以外，将大量项目对标签数据处理的项目需求集成到读写器内部，大大降低客户应用软件的开发难度和开发工作量，使项目实施更加高效快捷。同时针对客户的特殊需求，标签EPC存储区域数据可进行数据加密，加密以后的标签用其它品牌的读写器读取标签EPC数据时展现出来的为乱码，增加了数据的保密性。

读写器内置了主从模式、自动模式、通道门模式等多种标签读取模式，精心针对自动化流水线、无障碍RFID通道、仓库、自动盘点柜等环境进行了功能优化。F5860-H具备通道门模式管理功能，可实现无障碍通道人员及物品的跟踪管控，24 小时不间断监控及联动通道控制。通过远距离读取人员/物品标签上的身份信息，能够对通过无障碍门禁的人员/物品的进出信息进行记录和管控，从而起到人员进出授权管理、防盗管理、进出库管理等管理目标。适用于如企事业、工厂、学校等单位出入口，集体公寓出入口，图书馆出入口等人员身份难以准确、高效判定并快速通过的场合。

二、产品优势

1) 新一代高性能ARM-COTEXM3处理器，产品功能更加强大，内置了主从模式、自动模式、通道门模式，有更多的可扩展性，能满足更多的客户需求；

2) 采用工业级芯片设计，并增加外部看门狗电路，提高产品可靠性；

3) 性能卓越，搭配8dBi天线读取单标签可达0~28米（与标签类型、发射功率以及应用环境有关）；

4) 集成了网口、RS-232、WIFI(可选)功能，集成了丰富的通信接口，方便用户选择合适的接口进行连接使用。RS-232串口任何时候可以连上，方便配置设备参数，串口网口2个通信端口链接正常的话可以同时读到相同标签数据。如果网络没连接成功，可以通过串口传送数据；

5) 原有网络端口连接断开的时候，具有设备蜂鸣器报警故障提醒功能。同时指示灯设计有闪烁报警功能；

6) 设备设计有6路IO口（4路输出2路输入）供用户扩展应用。2路输入IO口能设置触发读取EPC，可以设置高/低电平触发，反向停止；或可设置触发后工作一段时间后自动停止。读卡方式可设置为只读一张卡后停止或者连续读卡。

7) 射频部分采用载波抑制技术，具有极强的抗干扰能力；

8) 提供功能最为全面的软件开发套件（SDK）及接口（API），方便用户进行软件的集成开发；

9) 提供搭配简单易于操作的服务器软件，方便快速使用和配置读写器设备。

三、F5860-H主要性能参数

表1  F5860-H主要性能参

四、简单故障说明及排除

运行灯闪烁提示：

1）启动运行800ms亮，700ms灭；

2）有线网络连接成功（或WIFI网络连接成功，或4G网络连接成功），160ms亮，140ms灭；

3）进入MQTT连接状态闪烁速度在网络连接成功的基础上增加5倍。

蜂鸣器提示：

1）WIFI/4G/有线网络连接成功，蜂鸣器连响3声，时间间隔大概50ms；

2）MQTT连接成功，蜂鸣器连响3声，时间间隔大概20ms；

3）有线网络连接成功后，发生异常断开，蜂鸣器长鸣，500ms间隔；

4）设置参数成功，蜂鸣器连响2声，时间间隔大约50ms；

5）恢复系统设置后，蜂鸣器连响3声，时间间隔大约80ms；

6）上电模块自检失败，连响2声，时间间隔800ms；

7）上电模块自检成功，蜂鸣器响一声，时长200ms；

五、GPIO口接口定义

七、设备安装尺寸

天线安装步骤

步骤1：将L型安装支架放在天线上，然后用螺母，平垫，弹垫固定。

步骤2：将U型卡箍和防滑狗牙安装角度调整好，然后用螺母，平垫，弹垫固定。

步骤3：整体安装效果
