一、产品描述

M2410是一款工作在2.4GHz频段的有源RFID读写模块；该产品应用范围广、识别率高、功能强大、可靠性高、扩展性强等特点，其读取距离可达350m。

M2410新一代高性能式2.45G远距离读写器模块，凝聚了10 年的RFID研发经验。M2410远距离读写模块搭载了Nordic公司研发的新一代2.4G高频收发芯片，主控芯片选用了新一代高性能ARM-COTEXM处理器，具备看门狗、实时监控设备状态信息等功能。

M2410模块还集成了高动态范围增益控制电路，实现宽范围距离应用；读写器模块采用金属外壳屏蔽设计，外形简洁美观、小巧轻便、坚固耐用，双排插针接口，和主机连接更可靠。

M2410产品采用了软件容错和硬件抗干扰设计，能在恶劣的工作环境中长时间连续、稳定地工作。可嵌入各种设备，适用范围广泛，可用于医院、养老院、学校、工矿、企事业单位、科研院校、部队、监狱等单位的人员区域定位，以及涉密资料、贵重物品、仓储物品、流转资产管理等应用。

产品功能：

1) 读写器模块支持TTL电平、UART通讯接口；

2) 识读距离可软件调试，实现周界性应用；

3) 提供功能强大的API用户接口，可实现与用户现有信息系统快速集成对接；

4) 读写器模块的设计、器件选型和生产测试过程均参照工业产品标签，可满足各类苛刻条件下的使用；

5) 该产品采用合金一体屏蔽罩，具有高强度，抗干扰等优点；

6) 通信协议为自主开发，针对特殊用户需求可定制和扩展；

7) 提供配套API 开发包，使客户能快速完成开发。

二、产品技术参数

三、接口说明

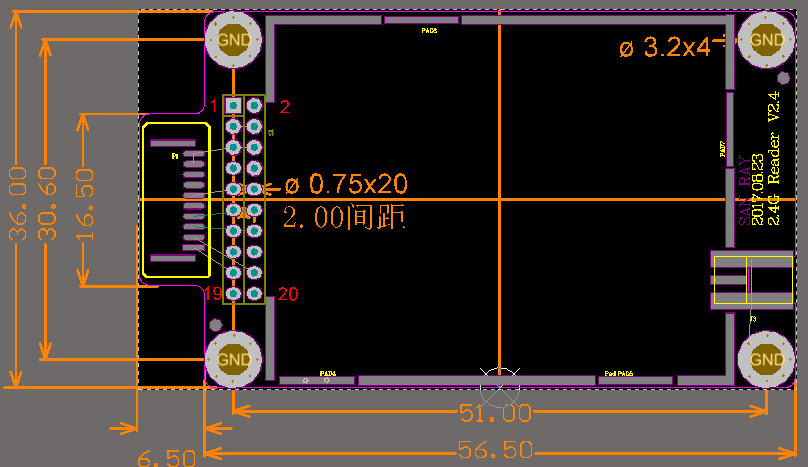

                  图1 M2410外观尺寸图

产品接口定义：

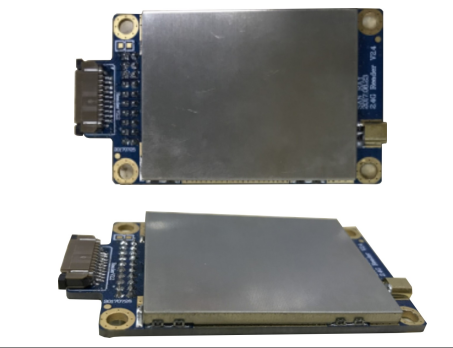

五、产品外观
