M2100 RFID超高频单通道读写模块

发布日期：2023-06-30 浏览次数：61

、产品描述

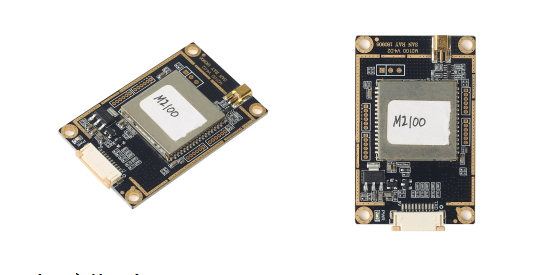

M2100是基于PHYCHIPS PR9200设计的超高频单通道读写模块，模块最大输出功率可达到+25 dBm，配合8dBi增益天线模块读取距离可达6m，并可实现大于200tags/s的标签识别率，多标签读取和抗干扰能力稳定。

针对客户的需求，标签可加密设置，其他读写器再读时为乱码，增加了保密性。M2100经过大量测试和长时间不间断工作（连续180天）等验证，其稳定性、可靠性完全可满足使用开发需求，采用紧凑的结构设计，体积小巧（56.5*36.0*4.8mm）。

对比测试：

产品优势：

1) M2100接收灵敏度可达-62dBm，比传统读写器更适合苛刻的应用环境；

2) 提供功能全面的软件开发套件（SDK）及接口（API），易与软件集成；

3) 采用集成化射频芯片，模块性能更加稳定，更适合较恶劣的高要求应用环境；

4) 采用载波消除技术，标签读取的准确性更好、范围更广；

5) 模块体积业界最小，宽电压设计；

6) 为可靠数据捕获而增强的噪音抑制功能；

7) 具有高精度返回信号强度(RSSI)。

二、产品技术参数

名称	M2100
射频芯片	PHYCHIPS PR9200
空中接口协议	EPC global UHF Class 1 Gen 2/ISO 18000-6C
工作频率	840～960MHz（默认频段920～925MHz）
支持区域	中国，欧洲，美国，韩国，日本，台湾……

工作电压	DC3.7V～5.0V
峰值工作电流	500mA
待机电流	≤30mA
休眠电流	≤0.5mA
射频端口最大输出功率	25dBm
工作温度	-25℃～+65℃
工作湿度	≤95%（+25℃）
储存温度	-30℃～+70℃
最大接收灵敏度	-62dBm
天线接口阻抗	50Ω

串口通信参数	波特率可调（默认115200bps）,奇偶位：无，数据位：8位，停止位：1位
功率输出设置	5～25dBm可调/可调最小间隔为1dBm（默认25dBm）
DRM模式	支持
RSSI	支持
高温自动保护功能	支持
电源使能	支持
GPIO接口	支持

天线接口	MMCX
FPC接口	10PIN/1.0mm/上接

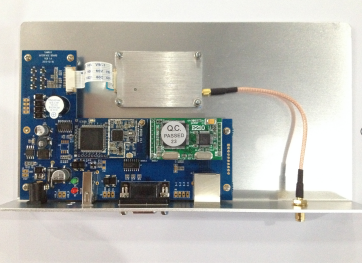

可选开发板套件	本公司为单通道读写模块开发有相应的开发板套件，配上超高频演示软件DEMO，客户可方便、快速地熟悉、使用单通道模块，并进行相关的硬、软件开发，缩短开发周期。单通道读写模块开发板外围接口：RS-232。开发板套件包括：单通道读写模块+开发板1套、12V电源适配器1个、接口连接线1根。开发板尺寸：22.012.03.5CM。注：开发板相关配置须另购。

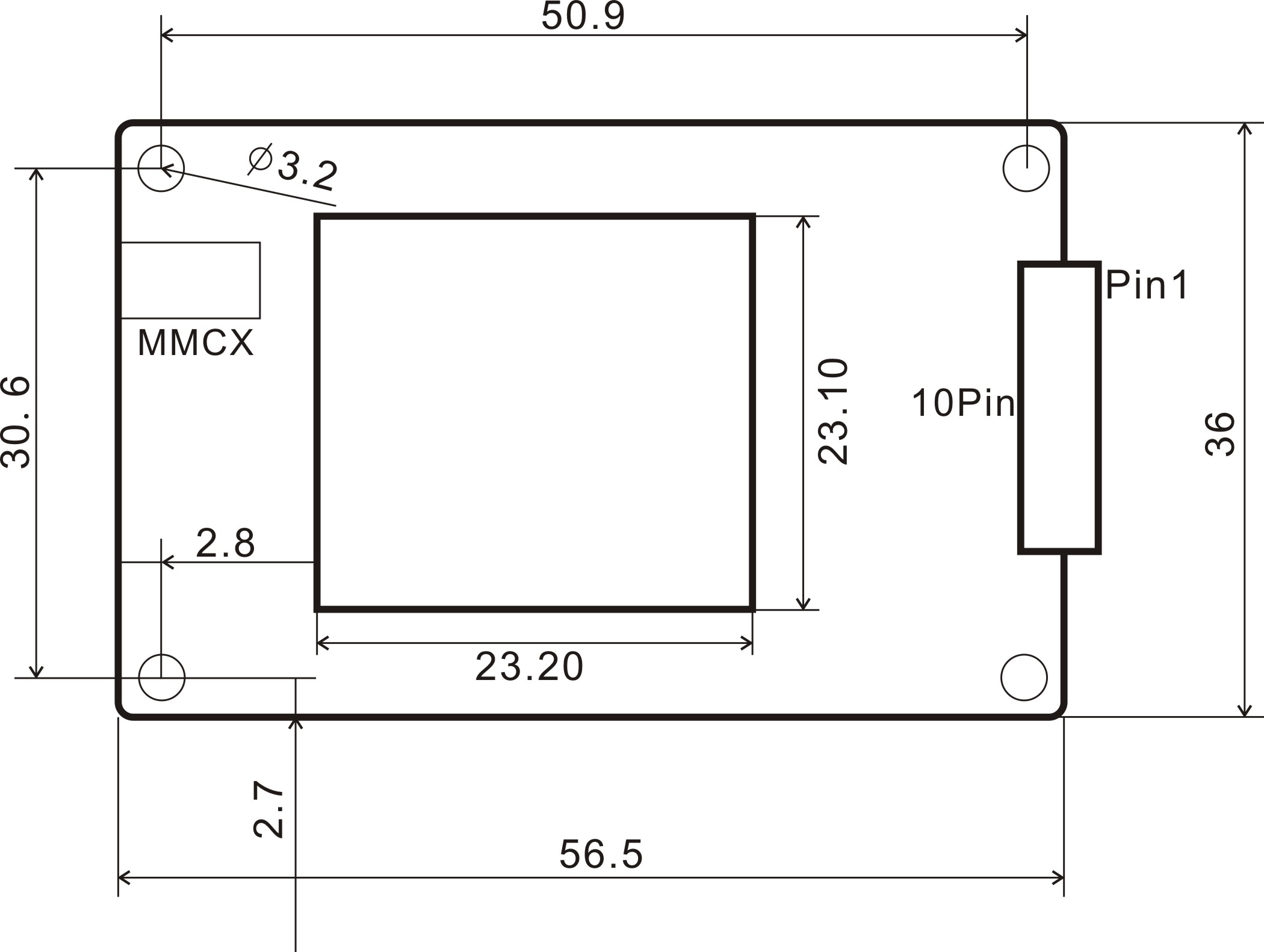

三、产品接口定义

管脚	名称	描述
1	UART TX	串行接口发送，TTL电平，低电平为0V，高电平为3.3V
2	UART RX	串行接口接收，TTL电平，低电平为0V,高电平为3.3V～5.0V
3	-	-
4	-	-
5	-	-
6	P_EN	模块电源使能，此管脚默认为高电平5V，当外部接入低电平（0V）时，M2100模块进入休眠状态。
7	GND	GND
8	GND	GND
9	VCC	直流供电，输入电压为5.0V，M2100最大工作电流为500mA，故在设计电路时应考虑给其足够的供电电流。
10	VCC	直流供电，输入电压为5.0V，M2100最大工作电流为500mA，故在设计电路时应考虑给其足够的供电电流。
