一、产品描述
M2208是潜心研发的高性能超高频读写模块，8天线高速轮询，可单独配置功率、时间，满足不同覆盖需求。M2208模块最大输出功率可达到+30dBm，配合8dBi增益天线，读取距离可达20m，并可实现大于800tags/s的标签识别率。
M2208是基于IMPINJ 第二代射频芯片R2000设计的八通道超高频读写模块，专为高挑战性应用环境而设计的UHF RFID读写模块，读写性能优越。
M2208经过大量测试和长时间不间断工作（连续180天）等验证，其稳定性、可靠性完全可满足开发使用需求。搭载八路SMA母头天线接口，提供功能丰富的标准化SDK开发包，用户可在短时间内根据项目需求进行开发。
M2208模块适用于仓储、物流、服装、生产线管理等对RFID密集读取性能要求较高、有挑战性的应用环境。
产品优势：
1) 采用IMPINJ R2000射频芯片，接收灵敏度可达-82dBm，比传统读写器更适合苛刻的应用环境；
2) 性能卓越，配合8dBi增益天线，读取单标签距离可达20m以上；
3) 多标签密集读取性能卓越，可实现大于800tags/s标签识别率；
4) 提供功能全面的软件开发套件（SDK）及接口（API），易与软件集成；
5) 采用集成化射频芯片，模块性能稳定，适合较恶劣的高要求应用环境；
6) 采用载波消除技术，标签读取的准确性好、范围广；
7) 提供八路天线接口，用户可在较少的设备部署下实现性能卓越的读取效果，且节省成本；
8) 为可靠数据捕获而增强的噪音抑制功能；
9) 高精度返回信号强度(RSSI)；
10) 采用超高隔离技术，完美解决端口之间串读问题。
二、产品技术参数
名称 | 规格参数 | 备注 |
射频芯片 | 英频杰Indy R2000 | |
空中接口协议 | EPC global UHF Class 1 Gen 2/ISO 18000-6C | |
工作频率 | 840～960MHz（默认频段920～925MHz） | |
支持区域 | 中国，欧洲，美国，韩国，日本，台湾…… | |
工作电压 | DC3.0-6.0V | 直流供电 |
峰值工作电流 | 1.5A | 5V供电，发射功率在30dBm状态下测试 |
待机电流 | ≤50mA | 5V供电时测试 |
休眠电流 | ≤1mA | 5V供电时测试 |
射频端口最大输出功率 | 1W(30dBm) | |
工作温度 | -25℃～+65℃ | |
工作湿度 | ≤95%（+25℃） | |
储存温度 | -30℃～+70℃ | |
最大接收灵敏度 | -82dBm | |
天线接口阻抗 | 50Ω | |
串口通信参数 | 波特率可调（默认115200bps）,奇偶位：无，数据位：8位，停止位：1位 | |
功率输出设置 | 5～30dBm可调/可调最小间隔为1dBm （默认30dBm） | |
DRM模式 | 支持 | |
RSSI | 支持 | |
高温自动保护功能 | 支持 | |
电源使能 | 支持 | |
GPIO接口 | 支持 | |
天线接口 | 8个SMA母头 | M2208工作天线默认为天线1天线参数，可配置：工作天线、工作时间、间隔时间等。 |
FPC接口 | 10PIN/1.0mm/上接 | |
外观尺寸 | 165.4*79.6*6.5MM | 铝合金散热外壳 |
三、产品接口定义
管 脚 | 名 称 |
| 备 注 |
1 | +5V | 直流供电，输入电压为5.0V，M2208最大工作电流为1.5A，故在设计电路时应考虑给其足够的供电电流 | |
2 | +5V | 直流供电，输入电压为5.0V，M2208最大工作电流为1.5A，故在设计电路时应考虑给其足够的供电电流 | |
3 | GND | GND | |
4 | GND | GND | |
5 | PEN | 模块电源使能，此管脚默认为高电平，当外部接入低电平（0V）时，M2208模块进入休眠状态 | |
6 | GIO1 | 保留位 | |
7 | GIO2 | 保留位 | |
8 | GIO3 | 保留位 | |
9 | RXD | 串行接口接收，TTL电平，低电平为0V,高电平为3.3V～5.0V | |
10 | TXD | 串行接口发送，TTL电平，低电平为0V，高电平为3.3V |

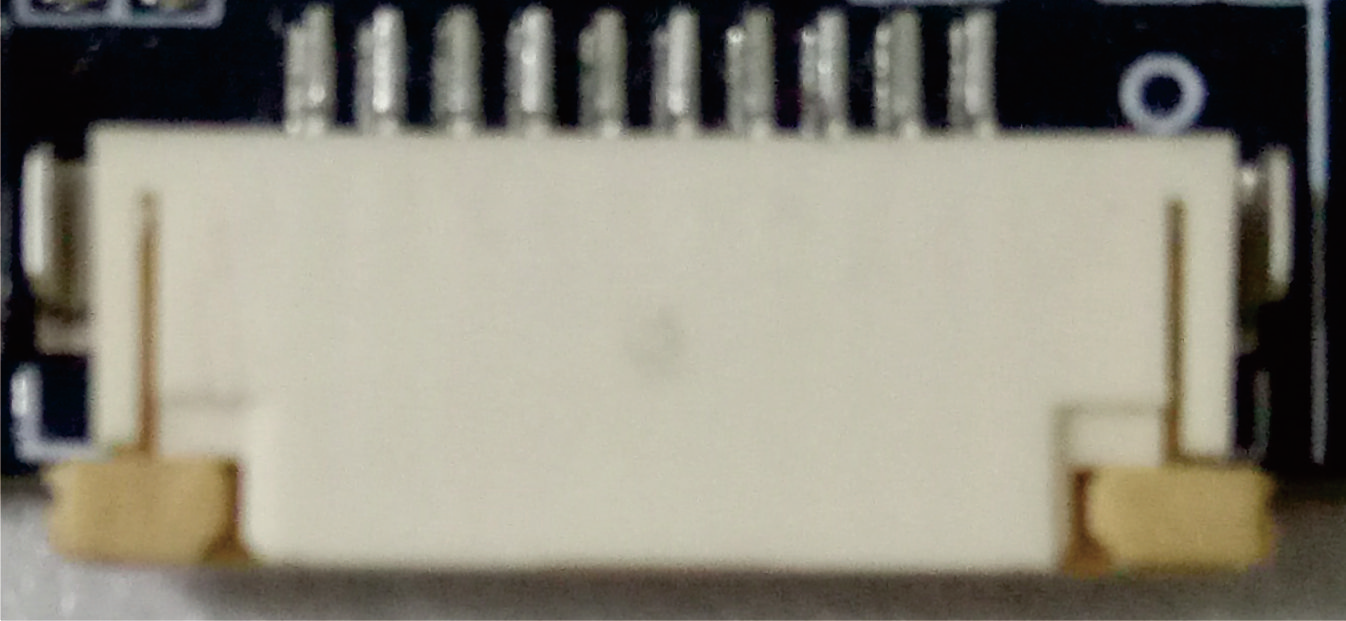

注：10PIN连接器，间距为1.0MM，上接型。
管 脚 | 名 称 | 描 述
PIN1 | 备 注 |
1 | GND | GND | |
2 | GND | GND | |
3 | +5V | 直流供电，输入电压为5.0V，M2208最大工作电流为1.5A，故在设计电路时应考虑给其足够的供电电流 | |
4 | +5V | 直流供电，输入电压为5.0V，M2208最大工作电流为1.5A，故在设计电路时应考虑给其足够的供电电流 | |
5 | GIO3 | 保留位 | |
6 | GIO4 | 保留位 |
