一、产品描述
M2101 是新一代潜心研发的高性能超高频读写模块，本模块是即 M2100 模块之后又一款基于 PR9200 设计的单通道超高频读写核心模块，性能更稳定，功能更强大，专为高挑战性 RFID 应用环境而设计的高性能 UHF RFID 读写模块，能为客户提供了业界前所未有的读写性能。本模块经过大量测试和长时间不间断工作（连续 180 天）等验证，其稳定性、可靠性完全能满足对其的使用需求。
二、 M2101 主要性能参数
名称 | 规格参数 | 备注 |
名称 | M2101 | |
空中接口协议 | EPCglobal UHF Class 1 Gen 2/ISO 18000-6C | |
工作频率 | 860～960MHz | |
支持区域 | 中国，欧洲，美国，韩国，日本，台湾 | |
工作电压 | VCC36P: DC3.3V~DC4.2V | |
最大工作电流 | 500mA | 在25db输出功率的情况下 |
待机电流 | 30mA | |
射频端口最大输出功率 | 25dBm | 可在16dbm~25dbm之间调整 |
标签最大读取距离 | ＞2.5米（2dBi陶瓷天线） | |
工作温度 | -25℃～+65℃ | |
工作湿度 | ≤95%（+25℃） | |
储存温度 | -40℃～+80℃ | |
最大接收灵敏度 | -60dBm | |
天线接口阻抗 | 50Ω | |
串口通信参数 | 波特率可调（默认115200bps） ,奇偶位：无，数据位： 8位， | |
模块接口 | 35PIN 1.27MM间距邮票孔 |
三、 M2101 接口定义

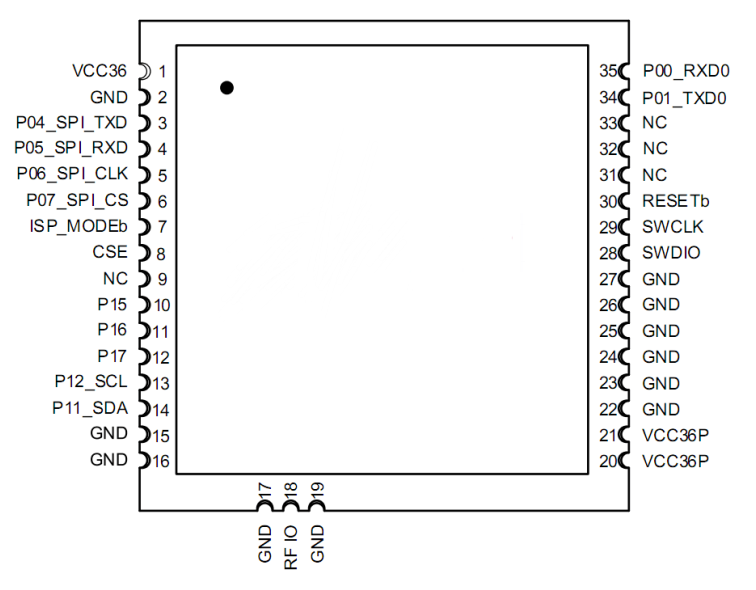

图 1 M2101 接口定义（单位:MM）
管脚 | 名称 | 描术 | 备注 | |
1 | VCC36 | 模块直流电源 3.3~3.6V | ||
2 | GND | 接地 | ||
3 | P04_SPI_TXD | 准双向I / O端口或SPI芯片输出引脚 | ||
4 | P05_SPI_RXD | 准双向I / O端口或SPI芯片输入引脚 | ||
5 | P06_SPI_CLK | 内部使用 | ||
6 | P07_SPI_CS | 内部使用 | ||
7 | ISP_MODEb | 当isp_modeb逻辑是“L”， ISP模式设置如下表 Pin No. 7 12 11 10MODEISP_MODEbP17 P16 P15Normal 1 GPIO/INT GPIO/INT GPIO/INTFLASHUARTISP0 0 0 0FLASHSPI ISP0 0 0 1
| 常规使用请接上 | |
8 | CSE | 芯片选择启用引脚 0:禁用1:启用 | ||
9 | NC | 空脚 | ||
10 | P15 | 准双向I / O端口 | ||
11 | P16 | 内部使用 | ||
12 | P17 | 内部使用 | ||
13 | P12_SCL | 内部使用 | ||
14 | P11_SDA | 内部使用 | ||
15 | GND | 接地 | ||
16 | GND | 接地 | ||
17 | GND | 接地 | ||
18 | RF IO | 天线IO | ||
19 | GND | 接地 | ||
20 | VCC36P | 功放电源 直流DC3.3~4.2V | ||
21 | VCC36P | 功放电源 直流DC3.3~4.2V | ||
22 | GND | 接地 | ||
23 | GND | 接地 | ||
24 | GND | 接地 | ||
25 | GND | 接地 | ||
26 | GND | 接地 | ||
27 | GND | 接地 | ||
28 | SWDIO | 串行调试数据口 | ||
29 | SWCLK | 串行调试时钟口 | ||
30 | RESETb | 复位引脚 （已内置复位电路 无需外接复位电路） | ||
31 | NC | 空脚 | ||
32 | TXD1 | 准双向I / O端口 | ||
33 | RXD1 | 准双向I / O端口 | ||
34 | P01_TXD0 | UART0 输出 | ||
