、产品描述
F90A1-S是基于PHYCHIPS PR9200设计的超高频一体化读写模块, 模块最大输出功率可达到+25 dBm，搭配1dBi圆极化陶瓷天线,读取距离可达2.5m，并可实现大于200tags/s的标签识别率，具有稳定的多标签读取和抗干扰能力。
F90A1-S一体化读写模块经过大量测试和长时间不间断工作（连续180天）等验证，其稳定性、可靠性完全可满足使用需求。
产品优势：
1) F90A1-L接收灵敏度可达-62dBm，比传统读写器更适合苛刻的应用环境；
2) 提供功能全面的软件开发套件（SDK）及接口（API），易与软件集成；
3) 采用集成化射频芯片，模块性能稳定，更适合较恶劣的高要求应用环境；
4) 采用载波消除技术，标签读取的准确性好、范围广；
5) 为可靠数据捕获而增强的噪音抑制功能；
6) 具有高精度返回信号强度(RSSI)。
二、产品技术参数
名 称 | F90A1 |
射频芯片 | PHYCHIPS PR9200 |
空中接口协议 | EPC global UHF Class 1 Gen 2/ISO 18000-6C |
工作频率 | 840～960MHz（默认频段920～925MHz） |
支持区域 | 中国，欧洲，美国，韩国，日本，台湾…… |
工作电压 | DC 5.0V |
峰值工作电流 | 500mA |
待机电流 | ≤30mA |
休眠电流 | ≤0.5mA |
射频端口最大输出功率 | 25dBm |
工作温度 | -25℃～+65℃ |
工作湿度 | ≤95%（+25℃） |
储存温度 | -30℃～+70℃ |
最大接收灵敏度 | -62dBm |
天线接口阻抗 | 50Ω |
串口通信参数 | 波特率可调（默认115200bps）,奇偶位：无， 数据位：8位，停止位：1位 |
功率输出设置 | 15～25dBm可调/可调最小间隔为1dBm |
DRM模式 | 支持 |
RSSI | 支持 |
高温自动保护功能 | 支持 |
电源使能 | 支持 |

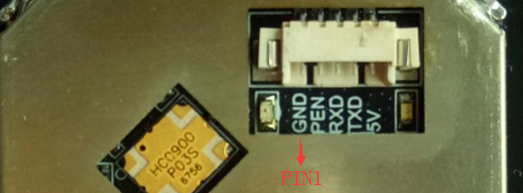

三、产品接口定义
管 脚 | 名 称 | 描 述 | 备 注 |
1 | GND | GND | |
2 | P_EN | 模块电源使能，此管脚默认为高电平5V，当外部接入低电平（0V）时，F90A1模块进入休眠状态。 | |
3 | RXD | 串行接口接收，TTL电平，低电平为0V,高电平为3.3V～5.0V | |
4 | TXD | 串行接口发送，TTL电平，低电平为0V，高电平为3.3V | |
5 | 5V | 直流供电，输入电压为5.0V，F90A1最大工作电流为500mA。 | |
| |||
注：5 PIN接线端子，间距为1.25mm。
四、产品外观尺寸
