一、 产品描述

F2413全向型读写器是一款工作在2.45GHz频段的有源RFID读写设备，搭配全向/定向天线可以实现全向/定向读写功能。该产品采用外置天线安装方式，可灵活配置各类全向及定向天线,具有识别范围广、识别率高、功能强大、可靠性高、扩展性强等特点，其读取可达5~300m。

F2413有源新一代高性能式2.45G远距离读写器，凝聚了迅远科技10 年的RFID研发经验。F2413远距离读写器搭载了Nordic公司研发的新一代2.4G高频收发芯片，主控芯片选用了新一代高性能ARM-CORTEX-M3处理器，具备多设备通信、看门狗、心跳包和实时监控设备状态信息等功能，并集成有RS232以及100兆网口等通讯接口。

F2413读写器采用金属外壳设计，外形简洁美观、小巧轻便、坚固耐用，富有科技感和现代感。设备带有各种通信接口，便于快捷和主机连接。产品采用了软件容错和硬件抗干扰设计，能在恶劣的工作环境中长时间连续、稳定地工作。

F2413读写器适用范围广泛，可用于医院、养老院、学校、企事业单位、科研院校、监狱等单位的人员区域定位，以及涉密资料、贵重物品、仓储物品、流转资产管理等应用。

二、产品功能

1)读写器支持RS232、RS485以及100兆网口等通讯接口；

2)读写器支持主动识读、命令触发、定时触发等适应用户的不同需求；

3)采用多读写器件技术，支持多读写器密集环境工作模式；

4)读写器天线采用外置安装方式，可灵活配置各类全向及定向天线，满足各种应用场景需求；

5)识读距离可软件调试，实现周界性应用；

6)提供功能强大的API用户接口，可与用户现有信息系统的快速集成和对接；

使用；

7)通信协议为迅远自主开发，针对特殊用户需求可定制和扩展；

三、F2413主要性能参数

表1  F2413-H主要性能参数

四、简单故障说明及排除

运行指示灯闪烁提示：

1）启动运行，800ms亮，700ms灭；

2）有线网络/Wi-Fi连接成功，160ms亮，140ms灭；

3）进入MQTT连接状态闪烁速度在网络连接成功的基础上增加5倍。

蜂鸣器提示：

1）Wi-Fi/有线网络连接成功，蜂鸣器连响3声，时间间隔大概50ms；

2）MQTT连接成功，蜂鸣器连响3声，时间间隔大概20ms；

3）有线网络连接成功后，发生异常断开，蜂鸣器长鸣，500ms间隔；

4）设置参数成功，蜂鸣器连响2声，时间间隔大约50ms；

5）恢复系统设置后，蜂鸣器连响3声，时间间隔大约80ms；

6）上电模块自检失败，连响2声，时间间隔800ms；

7）上电模块自检成功，蜂鸣器响一声，时长200ms。

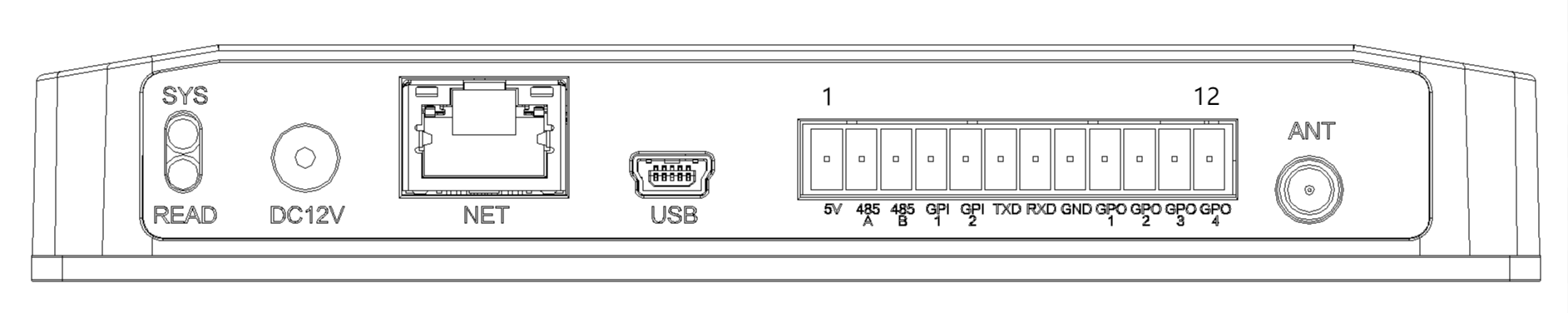

五、接线端子定义

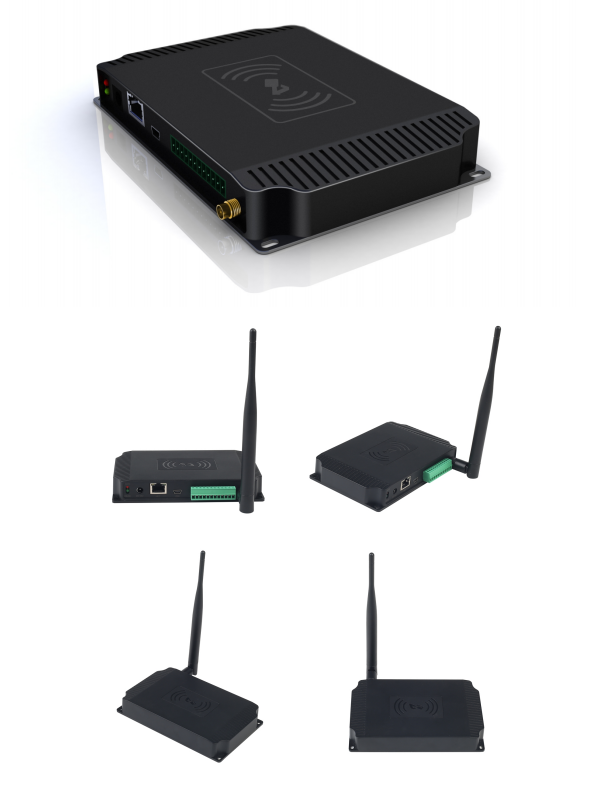

六、实物图片
