一、 产品描述
新一代工业级UHF RFID 桌面式发卡平台,基于新一代ARM-COTEXM3处理器,采用工业级设计,凝聚了10 年的RFID研发经验。发卡平台搭载了本公司研发的新一代超高频M2210/M2100模块,并集成有RS232以及100兆网口等通讯接口。桌面式发卡平台是为配合用户在后台或者管理中心进行发卡管理应用而设计的RFID读写设备,适用于RFID集成系统中作为标签的数据初始化,标签数据修改,标签功能测试应用,也可独立作为短距离RFID读写器应用,读写器为同类产品中读取距离最远、性能最稳定的超高频读写器产品。超高频支持EPC global UHF Class1 GEN2/ISO 18000-6C 空中接口协议。
F5005具有Mini USB、以太网等通信接口,以及6个输入输出IO口。软件上为用户提供全面的软件开发套件(SDK)及接口(API), 易与用户的软件进行集成,搭配简单易于操作的服务器软件,方便快速使用和配置我们的设备。
F5005 采用金属底壳ABS面罩设计,外形简洁美观、坚固耐用,富有科技感和现代感。设备带有各种通信接口,便于快捷和主机连接。读写标签速度快,特别适合桌面式应用需求。
该系列目前主要有2款产品:
型号 | 版本差异 |
F5005-H | H系列搭配M2210模块 |
F5005-L | L系列搭配M2100模块 |
二、产品优势
1) 新一代高性能ARM-COTEXM3处理器,产品功能更加强大,内置了主从模式、自动模式,有更多的可扩展性,能满足更多的客户需求;
2) 采用工业级芯片设计,并增加外部看门狗电路,提高产品可靠性;
3) 集成了网口、Mini USB、RS485功能,集成了丰富的通信接口,方便用户选择合适的接口进行连接使用。Mini USB接口任何时候可以连上,方便配置设备参数,串口、网口2个通信端口链接正常的话,可以同时读到相同标签数据。如果网络没连接成功,可以通过串口传送数据;
4) 原有网络端口连接断开的时候,具有设备蜂鸣器报警故障提醒功能。同时指示灯设计有闪烁报警功能;
5) 设备设计有6个IO口(4输出2输入)供用户扩展应用。2输入IO口能设置触发读取EPC,可以设置高电平触发,反向停止;或可设置触发后工作时间,后自动停止。读卡方式可设置为,只读一张卡后停止,或者连续读卡;
6) 射频部分采用载波抑制技术,具有极强的抗干扰能力;
7) 提供功能最为全面的软件开发套件(SDK)及接口(API),方便用户进行软件的集成开发;
8) 提供搭配简单易于操作的服务器软件,方便快速使用和配置我们的设备;
9) 采用超高隔离技术,完美解决端口之间窜读问题。
三、主要特性
n 搭载新一代高性能ARM-COTEXM3处理器,并集成外部看门狗电路
n 具有断网报警,自动重连的功能
n 协议支持:ISO 18000-6C/EPC GenⅡ
n 工作频率:840MHz -960MHz
n 工作区域:中国,欧洲,美国,韩国,日本等
n 灵敏度:-82dBm
n 工作电压:12V
n 峰值工作电流:<2.5A
n 待机电流:<50mA
n H系列模块最大发射功率:30dBm
n 高温自动保护
n 通信功能: Mini USB、RS-485、网口
n GPIO口:4个IO口输出和2个IO口输入
n 天线增益:7dbi
n 外形尺寸:338*248*28mm
四、F5005主要性能参数
名称 | 规格参数 | 备注 |
主控芯片 | ARM-COTEXM3 | |
空中接口协议 | EPC global UHF Class 1 Gen 2/ISO 18000-6C | |
工作频率 | 840~960MHz(默认频段920~925MHz) | |
支持区域 | 中国,欧洲,美国,韩国,日本等 | |
工作电压 | DC12V | |
工作电流 | H系列<2.5A L系列<700mA | |
待机电流 | <50mA | |
输出功率 | 软件可调:步阶间隔1.0dB,+5dBm~30dBm 各通道单独可调 | |
最大接收灵敏度 | -82dBm | |
工作温度 | -25℃~+65℃ | |
工作湿度 | ≤95%(+25℃) | |
储存温度 | -30℃~+70℃ | |
DRM模式 | 支持 | |
RSSI | 支持 | |
高温自动保护 | 支持 | |
外部看门狗 | 支持 | |
GPIO口 | 输入IO口:2路 输出IO口:4路 | |
蜂鸣器 | 支持 | |
LED指示灯 | 电源指示灯:1 LED(红) 状态指示灯:1 LED(绿) | |
通信功能 | Mini USB接口 网口 RS-485 WIFI(选配) 蓝牙(可定制) | |
外观尺寸 | 338*248*28mm |
表1 F5005主要性能参数
五、接线端子接口定义
管脚 | 名称 | 描术 |
1 | 5V | 5V电源输出 |
2 | RS-485-A | RS-485通讯接口 |
3 | RS-485-B | RS-485通讯接口 |
4 | GPIO_IN1 | IO输入控制接口 |
5 | GPIO_IN2 | IO输入控制接口 |
6 | TXD | RS-232通讯口 |
7 | RXD | RS-232通讯口 |
8 | GND | 地 |
9 | GPIO_OUT1 | GPIO口输出端(可配置韦根 DATA0输出) |
10 | GPIO_OUT2 | GPIO口输出端(可配置韦根 DATA0输出) |
11 | GPIO_OUT3 | GPIO口输出端,可通过程序控制高低电平输出。输出高电平为5V,低电平为0V。最大输出电流为100mA。(默认输出电平为低电平0V) |
12 | GPIO_OUT4 | GPIO口输出端,可通过程序控制高低电平输出。输出高电平为5V,低电平为0V。最大输出电流为100mA。(默认输出电平为低电平0V) |

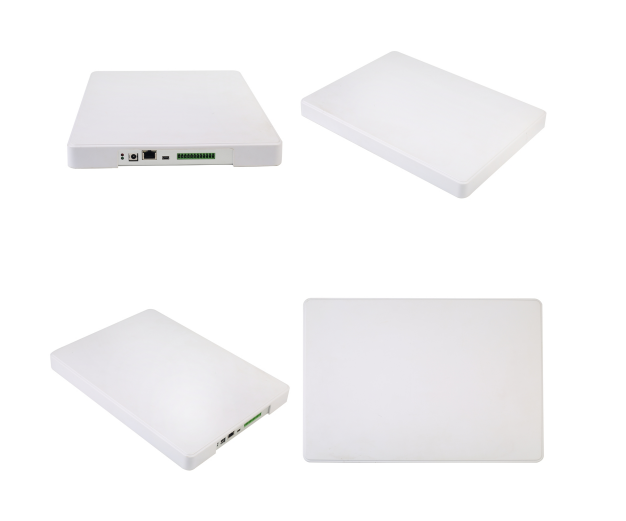

六、实物图片
