、产品描述
F90A1-G 是一款工作在2.4GHz 频段有源一体化模块，搭配1dBi陶瓷天线,读取距离可达350m。该产品应用范围广、识别率高、功能强大、可靠性高、扩展性强等特点，其读取距离可达300m。
F90A1-G采用了软件容错和硬件抗干扰设计，能在恶劣的工作环境中长时间连续、稳定地工作。
产品优势：
1) 读写器模块支持TTL电平通讯接口；
2) 识读距离可软件调试，实现周界性应用；
3) 提供功能强大的API用户接口，可实现与用户现有系统快速集成和对接；
4) 读写器模块的设计、器件选型和生产测试过程均参照工业产品标签，可满足各类苛刻条件下的使用；
5) 通信协议为自主开发，针对特殊用户需求可定制和扩展；
6) 提供配套 API 开发包，客户可快速完成开发。
二、产品技术参数
基 础 参 数 | |
工作频率 | 2.4～2.483G |
接收灵敏度 | 优于-95dbm |
通信速率 | 1Mbit/s |
调制方式 | GFSK |
物理接口 | 5 PIN接线端子，间距为1.25mm |
接口电平 | TTL电平 |
射频接口 | MMCX母座 |
固件升级 | 支持升级 |
串口通信参数 | 波特率可调（默认230400bps） |
应用软件平台 | 提供软件开发套件（SDK）及API |
支持标签操作 | 私有协议 |
支持标签工作模式 | 主动标签 |
读标签距离 | 350m（读距与标签和使用环境有关） |
识别速度 | 200个标签/秒（仅限ID号） |
尺寸 | 50mm*50mm*8.7mm(L*W*H) |
电源 | DC5V |
关机电流 | 1uA |
接收电流 | 30mA（功耗0.15W） |
发射电流 | 100mA（功耗0.5W） |
工作温度 | -20℃～60℃ |
储存温度 | -30℃～70℃ |
工作湿度 | 5%～95%（无凝露） |

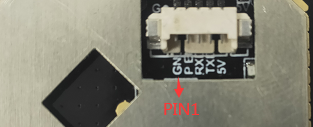

三、产品接口定义
管 脚 | 名 称 | 描 述 | 备 注 |
1 | GND | GND | |
2 | P_EN | 模块电源使能，此管脚默认为高电平5V，当外部接入低电平（0V）时，F90A1模块进入休眠状态。 | |
3 | RXD | 串行接口接收，TTL电平，低电平为0V,高电平为3.3V～5.0V | |
4 | TXD | 串行接口发送，TTL电平，低电平为0V，高电平为3.3V | |
5 | 5V | 直流供电，输入电压为5.0V，F90A1最大工作电流为500mA。 | |
| |||
注：5 PIN接线端子，间距为1.25mm。

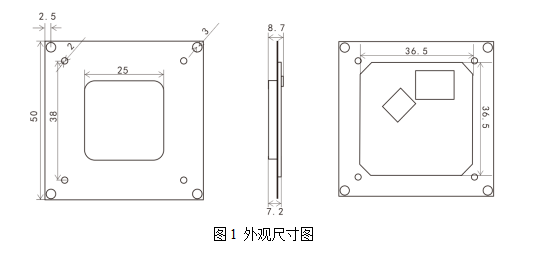

四、产品外观尺寸
